M+W Werkzeugmaschinen für industrielle Bearbeitung und Instandsetzung

Unser Maschinenpark ist gezielt auf die Anforderungen der Industrie und insbesondere die Bearbeitung von Großkomponenten ausgelegt. Er umfasst Werkzeugmaschinen für schwere Bauteile und hohe Traglasten, bis in den Bereich von rund 60 t.

Die Kombination aus leistungsfähiger Werkstatt und mobiler Bearbeitung direkt an der Anlage ermöglicht präzise Instandsetzung und Fertigung unter realen Einsatzbedingungen.

Die folgende Übersicht zeigt unsere Werkzeugmaschinen mit ihren technischen Daten und Einsatzbereichen.

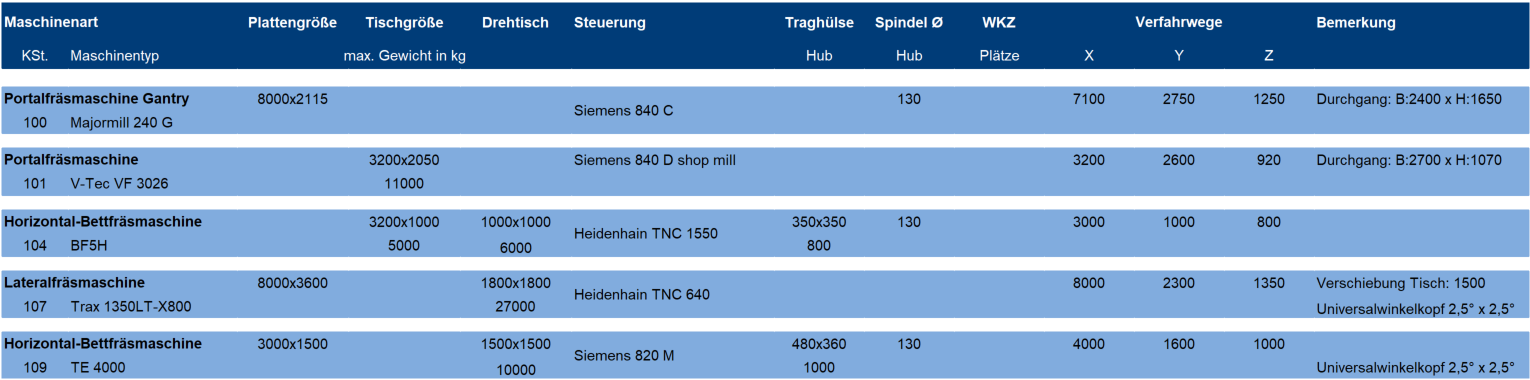

Auszug aus unserem Maschinenpark

Die vollständige Auflistung unserer Werkzeugmaschinen ist hier als Download (pdf) verfügbar:

M+W Maschinenliste stationär

Leistungsstarke Maschinen für besondere Anforderungen

Drehen & Fräsen bis 2.500 mm Ø

Vielseitigkeit auf höchstem Niveau

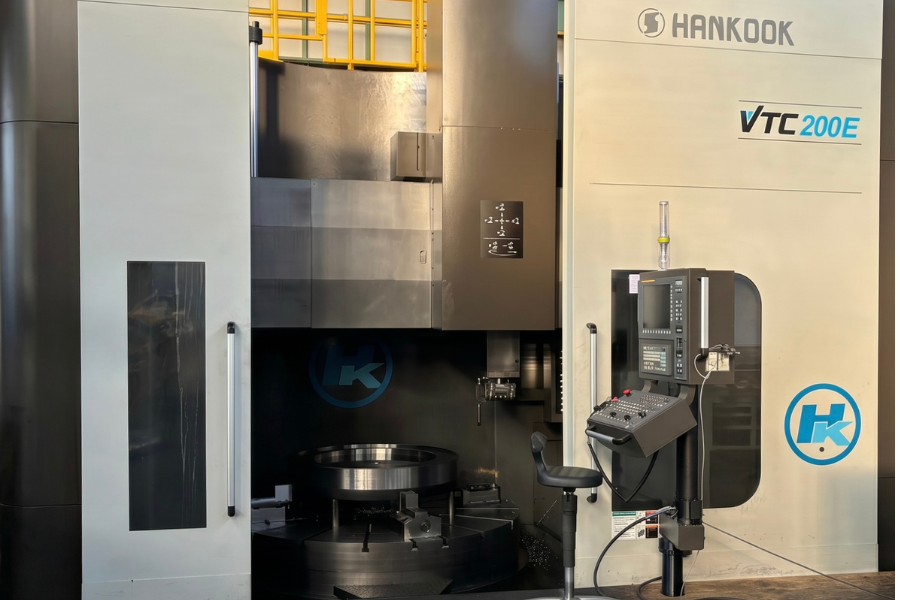

Karussell-Drehmaschine Hankook VTC 200E

Mit der Hankook VTC 200E setzen wir auf maximale Flexibilität bei der Bearbeitung großer Ringe, Gehäuse und Flansche. Dank der integrierten Werkzeugspindel kombinieren wir Dreh- und Fräsprozesse effizient in einer Maschine.

Maschinentyp:
Steuerung:
Umlauf-Ø:
Planscheiben-Ø:
Bearbeitungshöhe:
Besonderheit:

Karussell-Drehmaschine (CNC)
Fanuc Serie 32 i-A
2.500 mm
2.000 mm
2.000 mm
Integrierte Werkzeugspindel für Bohr- und Fräsarbeiten

Einsatzbereiche:

Komplettbearbeitung von Flanschen, Lagergehäusen und Turbinenkomponenten, bei denen neben dem Drehen auch Bohrbilder oder Frästaschen erforderlich sind.

  • Effiziente Komplettbearbeitung
    Durch die Werkzeugspindel entfallen zusätzliche Liegezeiten und Umspannvorgänge auf andere Maschinen.
  • Hohe Wiederholgenauigkeit
    Präzise Fertigung komplexer Geometrien in einer einzigen Aufspannung.
  • Kompakte Kraft
    Ausgelegt für schwere Werkstücke bei gleichzeitig hoher Dynamik.

Fräsen – bis zu 27 Tonnen Tischbelastung

Das Kraftpaket für schwere Lasten

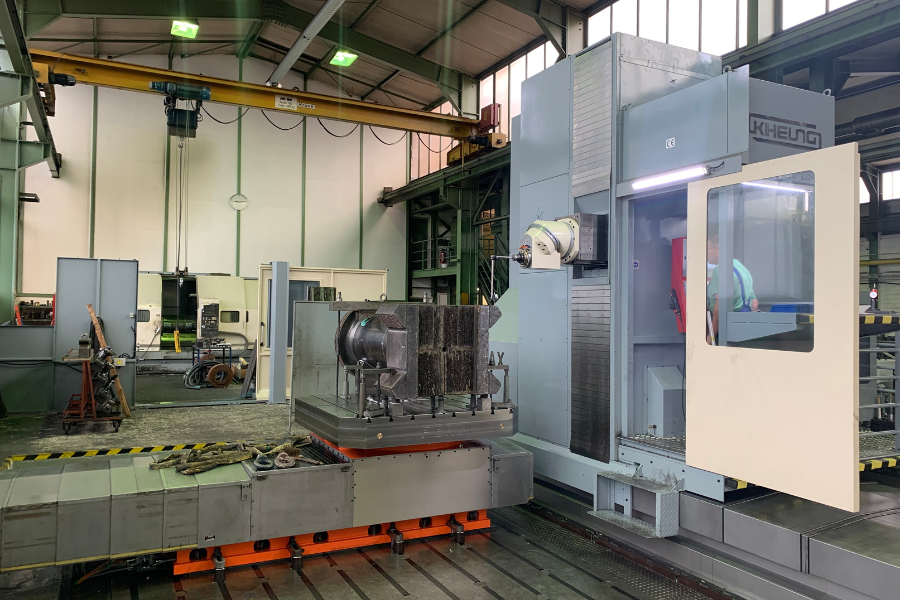

Lateralfräsmaschine Trax 1350LT-X800

Wenn Dimensionen und Gewicht an die Grenzen des Machbaren stoßen, kommt unsere Trax Lateralfräsmaschine zum Einsatz. Mit einem extrem langen X-Weg und einer enormen Traglast ist sie unser Spezialist für das Grobe und Lange.

Maschinentyp:
Steuerung:
Tischbelastung:
Verfahrwege:
Besonderheit:

Lateralfräsmaschine (Fahrständerbauweise)
Heidenhain TNC 640
max. 27.000 kg (27 t)
X: 8000 mm, Y: 2.300 mm, Z: 1.350 mm
Extrem steife Bauweise für massive Zerspanung

Einsatzbereiche:

Bearbeitung von extrem langen Maschinenbetten, schweren Grundplatten, Schweißkonstruktionen im Großanlagenbau und großformatigen Werkzeugen.

  • Enormer Arbeitsraum
    8 Meter Verfahrweg in der X-Achse ermöglichen die Bearbeitung sehr langer Bauteile ohne Umsetzen.
  • Extreme Belastbarkeit
    Mit 27 Tonnen Kapazität bearbeiten wir Werkstücke, bei denen herkömmliche Maschinen wortwörtlich in die Knie gehen.
  • Seitliche Bearbeitung
    Die Lateralbauweise erlaubt eine optimale Zugänglichkeit und Stabilität bei hohen Bauteilen.

Karussell-Drehen & Schleifen bis 4.000 mm Ø

Präzision im Großformat

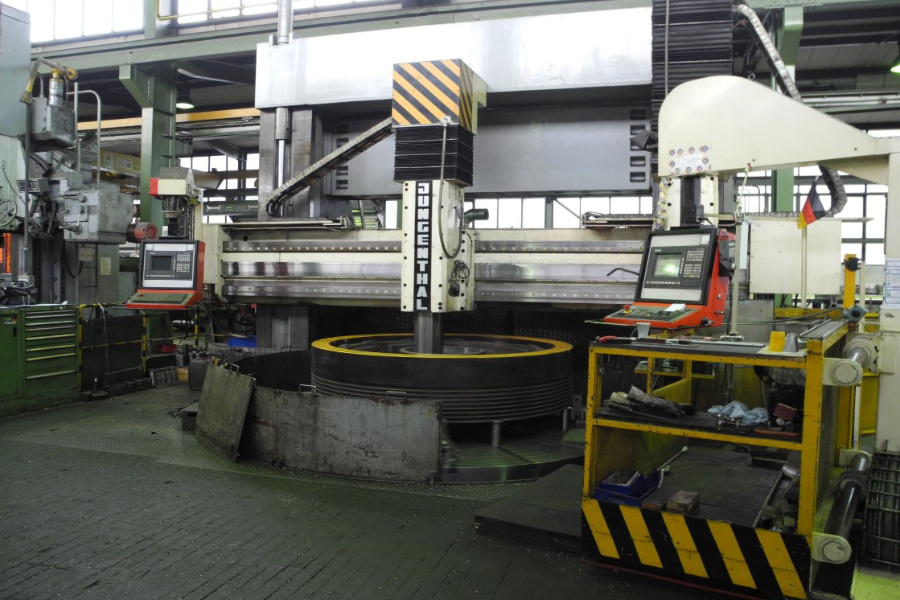

Karussell-Drehmaschine JU 35

Die JU 35 ist unsere Antwort auf größte Durchmesser. Sie vereint die Wucht einer Großdrehmaschine mit der Präzision eines integrierten Schleifsupports für perfekte Oberflächen im XXL-Format.

Maschinentyp:
Umlauf-Ø:
Spann-Ø:
Bearbeitungshöhe:
Besonderheit:

Karussell-Drehmaschine
4.000 mm
3.500 mm
2.500 mm
Inklusive Schleifsupport für höchste Oberflächengüte

Einsatzbereiche:

Großlagerringe, Dichtsitze an massiven Gehäusen, Laufringe und Komponenten für den schweren Stahlwasserbau oder die Windkraft.

  • Maximale Dimensionen
    Bearbeitung von Bauteilen mit bis zu 4 Metern Durchmesser.
  • Integriertes Finish
    Durch den Schleifsupport können Funktionsflächen direkt nach dem Drehen feinbearbeitet werden – für engste Toleranzen.
  • Massive Stabilität
    Ideal für die Schruppbearbeitung großer Gussteile und das anschließende Schlichten auf Endmaß.
